XY9-35

XY9-35

所属分類：

発電所および工業用ボイラー用の遠心ファンおよび誘導ドラフトファン

製品説明：企業は年間100万台の単気筒ディーゼルエンジンシリンダ、30万台の多気筒ディーゼルエンジンシリンダ、2000台の換気機を生産する能力を備えている

キーワード：

キーワード：

単気筒ディーゼルエンジン本体｜多気筒エンジンシリンダ｜ディーゼルエンジン

推奨製品
コンサルティング

製品の説明

用途：1t、2t、4t / hボイラーに適合するように開発されています。

タイプ：ファンは単一吸引で作られ、機械番号は№4.5C、6.3C、8C、Dで、1t、2t、4tのボイラーが装備されています。吹出し口の位置は、キャビネットの吹出し口の角度で表されます。

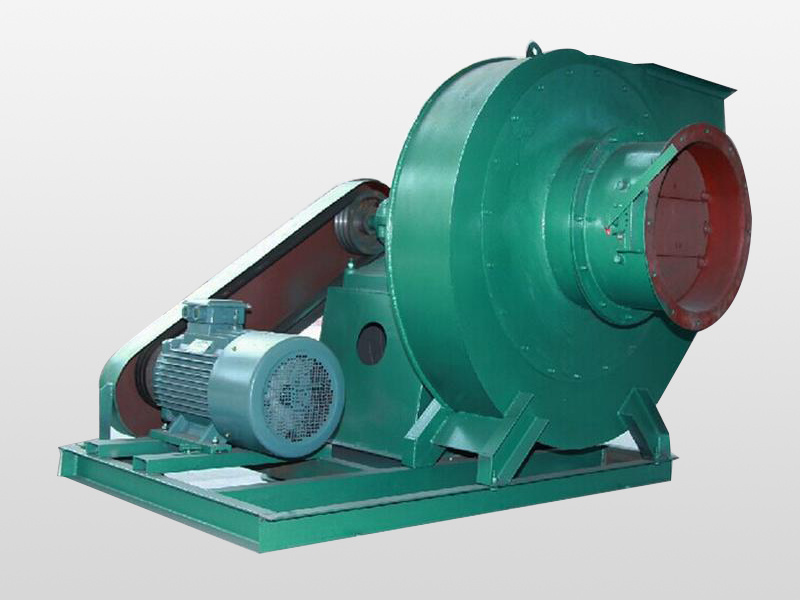

構造：ファンは主に、ケーシング、インペラー、吸気口、フロントカバー、およびトランスミッションユニット（№6.3Cの下にブラケットがあり、上部に調整ドアがあります）で構成されています。

1.誘導ドラフトファンインペラーは16枚の前方に湾曲したブレードを持ち、インペラーシステムは16Mnで構成されます。インペラーが形成された後、ダイナミックバランスによって修正されます。

2.誘導ファンは、通常の鋼板でできたカタツムリ型の全体をケーシングとして使用します。

3.エアインレットは、収束する流体形状の全体構造に作られ、フロントカバープレートグループは、ケーシングインレットサイドプレートにボルトで固定されています。

4.調整ドアは通常の鋼板で作られています。ブレードは花型の調整ドアです。ファンの風量を調整するための装置です。調整範囲は90°（全閉）〜0°（全開）です。

5.№6.3C誘導ドラフトファンブラケットは、プロファイルスチールで溶接されています。

6.トランスミッショングループはメインシャフトとベアリングボックスで構成されています。メインシャフトは高品質のスチールで作られています。ベアリングは№6.3C以上です（エアブレードの二次冷却を使用し、№6.3Cのベアリングボックスには胃銅冷却パイプが装備され、冷却潤滑剤の量は通常です。 0.5〜1m3 / hを考慮すると、ベアリングボックスには温度計とオイルレベルインジケーターが装備されています。

この製品の詳細なパフォーマンスパラメータは次のとおりです。

機械番号

スピード(rpm)

全圧Pa

流れm3/h

モーター出力kw

5C

2240

2314

5894

5.5

2240

2265-2226

6610-7902

7.5

2240

2108

8884

11

6.3C

1800

2452-2393

9474-10626

11

1800

2206-2128

14281-15840

15

8C

1600

3199-3040

17245-19324

22

1600

2961-2814

23116-25992

37

1450

2501

17528

18.5

1450

2432-2226

20949-26128

30
