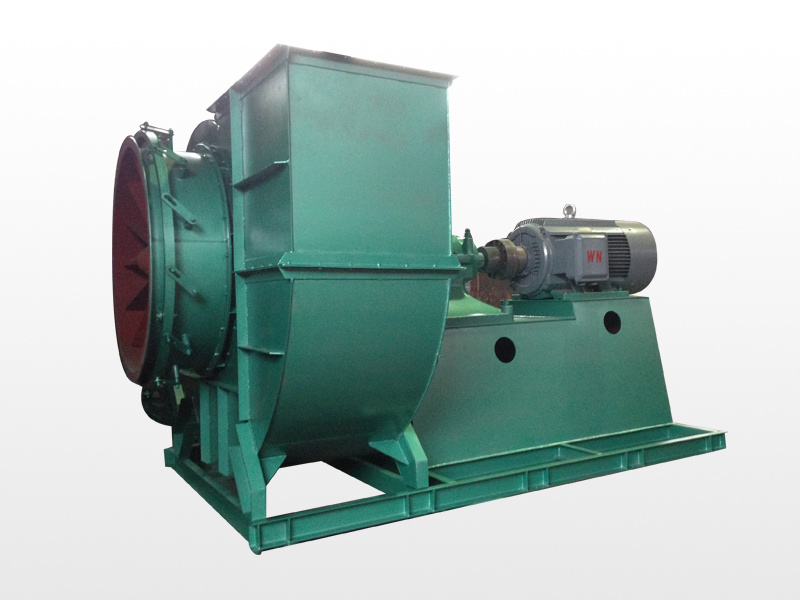

Y4-73-D

Y4-73-D

所属分類：

発電所および工業用ボイラー用の遠心ファンおよび誘導ドラフトファン

製品説明：企業は年間100万台の単気筒ディーゼルエンジンシリンダ、30万台の多気筒ディーゼルエンジンシリンダ、2000台の換気機を生産する能力を備えている

キーワード：

キーワード：

単気筒ディーゼルエンジン本体｜多気筒エンジンシリンダ｜ディーゼルエンジン

推奨製品
コンサルティング

製品の説明

まず、ファンの目的

G4-73およびY4-73ボイラー換気および誘導ドラフトファンは、火力発電所の2〜670T / h蒸気ボイラーの換気および誘導ドラフトファンシステムに適しています。 他に特別な要件がない場合、G4-73は鉱山の換気および一般的な換気にも使用できます。

ファンによって運ばれる媒体は空気であり、最高温度は80°Cを超えてはなりません;誘導ドラフトファンによって運ばれる媒体は煙であり、最高温度は250°Cを超えてはなりません。

誘導ドラフトファンの前に、ファンに入る煙道ガスのダスト含有量を最小限に抑えるために、ダスト除去装置を取り付ける必要があります。 一般的な発電所の使用法によると、ダスト除去効率は85％以上でなければなりません。

G4-73およびY4-73ボイラー遠心誘導ドラフトファンの性能パラメーター

パフォーマンステーブルで提供されるパラメーター。 ファンの性能は、ガス温度20°C、大気圧101325Pa、ガス密度1.2kg / m3の空気媒体に基づいて計算されます;誘導ファンの性能は、ガス温度200°C、大気圧101325Pa、およびガス密度0.745kg / m3に基づいています 煙道ガスの計算。

製品モデル

r / min

シリアル番号

流れm3 / h

全圧Pa

電気モーター

種類

kW

G4-73 № 8 D

1450

1

16156～30993

2104～1400

Y180M－4

18.5

G4-73 № 9 D

1450

1

23003～32079

2668～2559

Y200L－4

30

2

35052～44128

2440～1775

Y225S－4

37

960

1

15229～29216

1163～775

Y160L－6

11

G4-73 № 10 D

1450

1

31554～60533

3301～2194

Y250M－4

55

960

1

20891～29134

1437～1379

Y180L－6

15

2

31834～40077

1315～958

Y200L1－6

18.5

730

1

15886～30475

829～553

Y160L－8

7.5

G4-73 № 11 D

1450

1

41999～47427

4003～3986

Y280S－4

75

2

53142～80570

3943～2659

Y280M－4

90

960

1

27806～31400

1741～1734

Y200L2－6

22

2

35183～53343

1715～1160

Y225M－6

30

730

1

21144～40562

1004～669

Y180L－8

11

G4-73 № 12 D

1450

1

54526～76040

4777～4582

Y315M1－4

132

2

83088～104600

4366～3171

Y315M2－4

160

960

1

36100～45677

2075～2044

Y250M－6

37

2

50344～69253

1990～1381

Y280S－6

45

730

1

27451～30999

1196～1191

Y200L－8

15

2

34734～52661

1178～797

Y225S－8

18.5

G4-73 № 14 D

1450

1

86586～120740

6541～6272

Y355L1－4

280

2

131940～166100

5975～4333

Y355L2－4

315

960

1

57326～64735

2831～2819

Y315S－6

75

2

72534～109970

2789～1883

Y315M1－6

90

730

1

43591～66425

1630～1491

Y280S－8

37

2

72059～83624

1391～1086

Y280M－8

45

G4-73 № 16 D

960

1

85571～164150

3709～2465

Y355M2－6

185

730

1

65069～124820

2133～1420

Y315M1－8

75

580

1

51699～99178

1343～895

Y315S－10

45

G4-73 № 18 D

960

1

121830～154160

4710～4639

Y355－6

280

2

169910～233730

4518～3126

JSQ148－6

310

730

1

92648～177730

2705～1800

Y315M－8

132

580

1

73610～141210

1702～1133

Y315L2－10

75

G4-73 № 20 D

960

1

167130～188730

5837～5812

JSQ148－6

430

2

211470～320610

5749～3870

JSQ1410－6

520

730

1

127080～177230

3347～3211

Y355－8

220

2

193660～243800

3060～2225

Y355－8

250

580

1

100970～140810

2104～2018

Y355M2－10

110

2

153860～193700

1924～1400

Y355L2－10

132

Y4-73 № 8 D

1450

1

16156～18244

1303～1298

Y160M－4

11

2

20442～30993

1284～868

Y160L－4

15

Y4-73 № 9 D

1450

1

23003～32079

1651～1584

Y180L－4

22

2

35052～44128

1511～1100

Y200L－4

30

960

1

15229～29219

721～481

Y160M－6

7.5

Y4-73 № 10 D

1450

1

31554～44004

2041～1959

Y225S－4

37

2

48083～60533

1867～1359

Y225M－4

45

960

1

20891～40077

891～594

Y160L－6

11

730

1

15886～30475

515～343

Y160M2－8

5.5

Y4-73 № 11 D

1450

1

41999～47427

2474～2463

Y250M－4

55

2

53142～80570

2437～1646

Y280S－4

75

960

1

27806～53343

1079～719

Y200L1－6

18.5

730

1

21144～29487

623～598

Y160L－8

7.5

2

32220～40562

570～415

Y180L－8

11

Y4-73 № 12 D

1450

1

54526～68992

2949～2905

Y280M－4

90

2

76040～104600

2829～1961

Y315S－4

110

960

1

36100～69253

1285～856

Y225M－6

30

730

1

27451～34734

742～731

Y180L－8

11

2

38282～52661

712～495

Y200L－8

15

Y4-73 № 14 D

1450

1

86586～109550

4029～3968

Y315M－4

185

2

120740～166100

3864～2676

Y315M－4

220

960

1

57326～72534

1752～1726

Y280M－6

55

2

79944～109970

1681～1167

Y315S－6

75

730

1

43591～49225

1010～1006

Y225M－8

22

2

55156～83624

995～674

Y250M－8

30

Y4-73 № 16 D

960

1

85571～108270

2293～2258

Y315L1－6

110

2

119330～164150

2200～1526

Y315L2－6

132

730

1

65069～73480

1321～1316

Y280M－8

45

2

82333～124820

1302～880

Y315S－8

55

580

1

51699～99178

833～555

Y315S－10

45

Y4-73 № 18 D

960

1

121830～169910

2908～2790

Y355M3－6

200

2

185650～233730

2659～1934

Y355L1－6

220

730

1

92648～129200

1674～1606

Y315L1－8

90

2

141170～177730

1532～1115

Y315L2－8

110

580

1

73610～102650

1055～1012

Y315S－10

45

2

112160～141210

965～703

Y315L1－10

55

Y4-73 № 20 D

960

1

167130～320610

3598～2392

JSQ1410－6

380

730

1

127080～143510

2070～2061

Y315M－8

132

2

160800～243800

2039～1378

Y355M3－8

160

580

1

100970～140810

1303～1250

Y315L2－10

75

2

153860～193700

1192～868

Y315M－10

90
